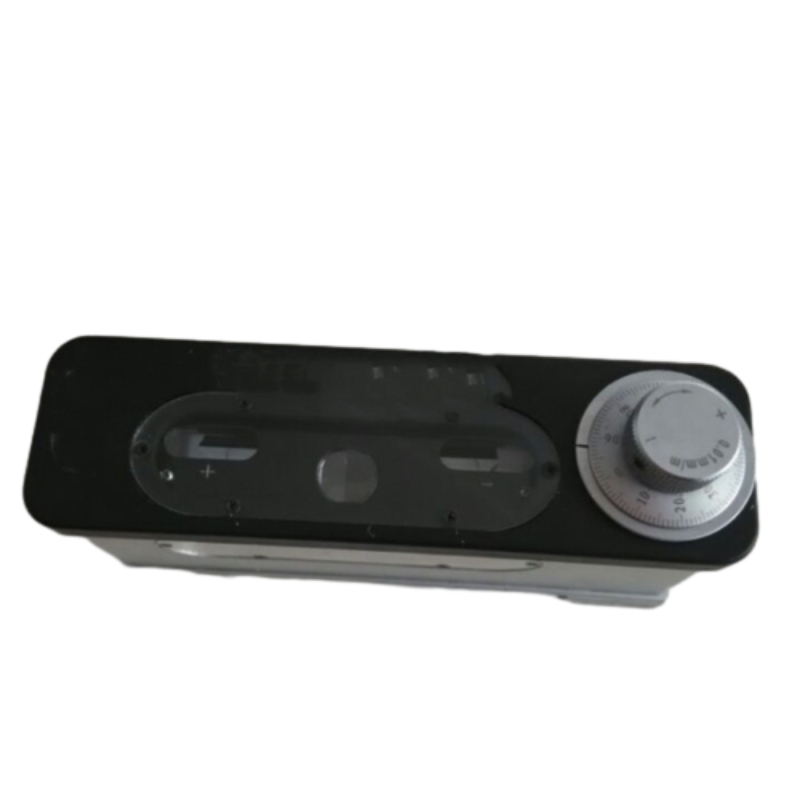

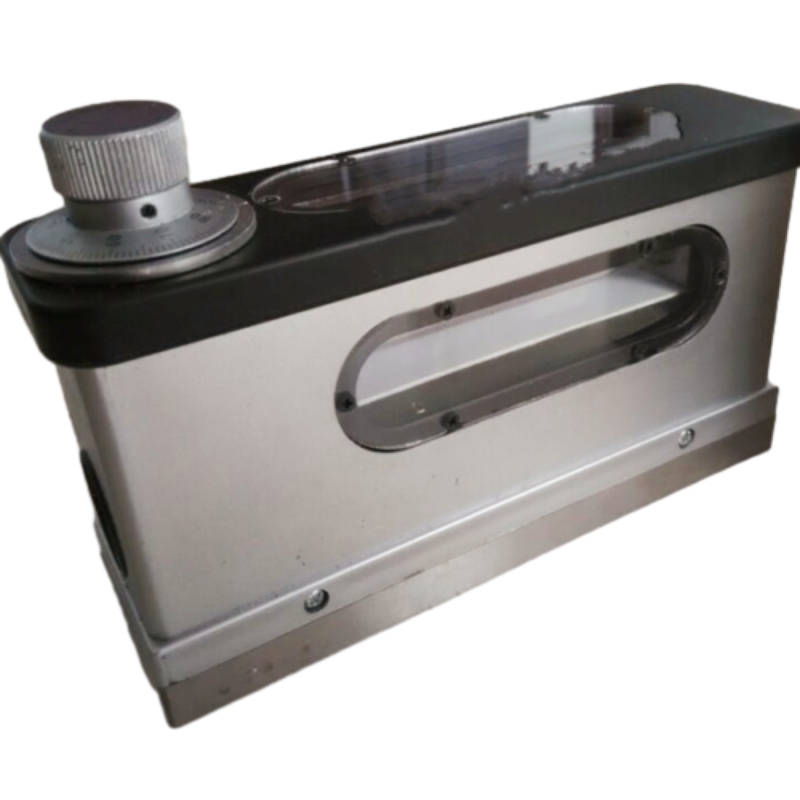

Ìpele Àwòrán Optical Composite

1. 1.Application

Ipele aworan akojọpọ ti opiri ti wa ni lilo pupọ ni wiwọn awọn gradienenter ti ilẹ pẹlẹbẹ ati oju kekere sisẹ si itọsọna petele; Ọpa ọkọ ofurufu ness ati fifalẹ ti SLIDEWAY tabi ipilẹ ọpa ẹrọ tabi ohun elo ẹrọ opitika daradara bi idaniloju fifi sori ẹrọ ti ẹrọ.

2. 2.Technical data

(1) Iye ayẹyẹ ipari ẹkọ kọọkan: … 0.01mm / m

(2) Iwọn wiwọn Max: … 0 ~ 10mm / m

(3) iyọọda: … 1mm / laarin mita kan … 0.01mm / m

Laarin ipo kikun kikun … 0.02mm / m

(4) iyapa ọkọ ofurufu lori dada dada … 0.0003mm / m

(5) Iye ayẹyẹ ipari ẹkọ kọọkan ti ipele Ẹmi … 0.1mm / m

(6) dada dada (LW): … 165 48mm

(7) iwuwo apapọ ti irinse: … 2kgs.

3.
4. 3.Gru ti irinse:

Ipele aworan aworan ti o kun ninu awọn ẹya wọnyi ti o jẹ iru dabaru pelu dabaru, nut, ipele ti o jẹ igbẹkẹle, arun nla, ikolu bi ipilẹ pẹlu pẹtẹlẹ ati v itele dada.

4. Ilana 4.Wewying:

Ipele aworan akojọpọ nlo prism lati gba awọn aworan ikogun afẹfẹ ninu idapọmọra Ẹmi ti Ẹmi ati lo ẹrọ ti o wa ni ẹrọ lati mu iṣaroka kika kika. Nitorinaa ti nkan iṣẹ pẹlu gradienenent ti 0.01mm / m, o le jẹ deede kika ni ipele aworan akojọpọ (ipele Ẹmi ni ipele aworan akojọpọ nipataki ṣe ipa ti nfihan odo.

5. Ọna kika 5.Awọn:

Gbe ipele aworan akojọpọ lori dada ti o ṣiṣẹ ti nkan ti wiwọn wiwọn ati gradienenenent ti iṣẹ iṣẹ ti o fa ko lagbara awọn aworan eegun ti o ti ndara; Yitan ilẹ pẹtẹlẹ pẹlu awọn aworan agbeka afẹfẹ afẹfẹ ti o dara ati kika le ni lẹsẹkẹsẹ. Looto Grainenent ti iṣẹ wiwọn le ṣee ṣe iṣiro nipasẹ agbekalẹ atẹle:

Gradienent Deede = Ijinlẹ Iye Iye Ijinlẹ Ijinlẹ Ijinlẹ Ijinlẹ

Apeere fox: Dika kika: 5 awọn gradients; Bii ipele aworan akojọpọ yii jẹ fiox ge pẹlu ijinna ti sisanwo rẹ ati ijinna didasilẹ, ti o jẹ iye Dijinjinlẹ: 0.01mm / m ati ijinna soulclum: 165mm.

Nitorinaa: Grapenenenenenenenenenent = 165mm 5 0.01 / 1000 = 0.00825mm

6.
7. Akiyesi 6. Akiyesi:

(1) ṣaaju lilo, nu eruku epo kuro pẹlu petirolu ati lẹhinna mọ pẹlu gauze yiyọ.

(2) Iyipada iwọn otutu ni ipa nla lori irinse ati nitorinaa o gbọdọ wa niya pẹlu orisun ooru lati yago fun aṣiṣe.

(3) Lakoko wiwọn, yiyi disiki centradiated titi di awọn aworan agbekọri afẹfẹ afẹfẹ ti o dara julọ ni ṣoki ati lẹhinna awọn kika lori mejeeji awọn itọnisọna rere ati odi ni a le ya.

(4) Ti o ba rii pe irinse naa pẹlu ni ipo odo ti o peye, o le tunṣe; Fi irinse si tabili idurosinsin ati yiyi disiki odo lati ṣeto awọn aworan afẹfẹ afẹfẹ si ni akọkọ kika a; Lẹhinna tan irinse nipasẹ 180o ati fi pada si aaye atilẹba rẹ. Ra-Yitan Aarin ti o gboye lati gba awọn eegun afẹfẹ air to lati gba kika keji b. Nitorinaa 1/2 (α + β) jẹ iyapamo odo ti irinse. Sito awọn skru atilẹyin mẹta lori disiki ti odo ati titẹ ni ina nipa fi fila ti o yan silẹ. Yipada disiki naa nipasẹ 1/2 (α + β) lati gba iyapa odo ati idapọ laini aaye; Ni kẹhin iyara awọn skru.

(5) lẹhin iṣẹ, dada ti o ṣiṣẹ ti irin-iṣẹ gbọdọ di mimọ ati ti a bo pẹlu acid ọfẹ, anhydrous, ororo Antirist ati iwe antirust; Fi sinu apoti onigi ati lẹhinna fi sori ẹrọ ni ibi gbigbẹ ti o mọ.

Awọn afi Gbona: Ipele Ipele Ipele Ipele Ipele Ipele Ipele Ipele Ipele Ipele Ipele Ipele Ipele Ipele Ipele Ipele

Awọn ohun elo imọ-ẹrọ

- Awo pipe iye 0.01 mm / m

- Iwọn iwọn 0-10 milimita / mita

- Aṣiṣe obi-ọmọ laarin ± 1mm / m + 0.01 mm / m

- Aṣiṣe obi laarin gbogbo iwọn wiwọn jẹ ± 0. 02 milimita / Mita

- Iyapa bent ti o nipọn ti 0.003mmm

- Boṣewa iṣiro iye 0.1 milimita / Mita

- Iwọn Ipilẹ Office Open 165 x 48 millimeters

- Apapọ iwuwo 2.2 kilo

Itọju Itọju Aworan ti Opipọ: Antirist Ericlith ati awọn imọran ibi ipamọ

Itọju deede ṣe idaniloju Ipele aworan apẹrẹ ti o ti jẹ ki rẹwẹsi 0ètọg 0.01mm / m toju. Tẹle awọn igbesẹ wọnyi lati daabobo imọ-ẹrọ pàsì rẹ ati awọn ẹya ẹrọ:

1. Ojoojumọ ninu fun aabo dada

Lẹhin lilo, mu ese awọn ipa ṣiṣẹ (V-yara, awọn lẹnges) pẹlu oti isopropyty lori aṣọ-ọfẹ ọfẹ kan lati yọ epo ati eruku. Lo awọn fẹlẹ rirọ fun awọn idoti abori-ko-kii ṣe awada, eyiti o le awọn ẹya ara opitika tabi awọn aṣọ irin. Eyi ṣe itọju awọn surface ilẹ toperisipe (ra ≤ 0.1M) pataki fun awọn kika deede.

2. Iṣegun ilana ilana fun awọn ẹya irin

Lakoko ti ipilẹ Granite tun ṣe panṣaga, awọn ẹya irin (awọn skru, awọn levs, awọn iwapọ) nilo aabo. Lo epo ti ko ni aro ti o jẹ ọgbẹ:

Kan tẹẹrẹ si awọn tẹle ati awọn pictots pẹlu olper, yago fun adagun lori awọn lẹneji / lẹnsi.
Ṣe idilọwọ wiwawọle: ṣetọju ifamọra leto leto (0.001mm contitalision) fun wiwọn squindrical Cylindrical.

3. Awọn iṣẹ ibi-itọju ti aipe

Tọju ninu ọran lile ti o wa ninu rẹ tabi minisiri ti o gbẹ lati yago fun idagbasoke iwọn otutu / ọriniinitutu:

Ayika: 10 ° C-30 ° C, miriniinitutu to ọriniinitutu lati yago fun awọn lẹyin lẹnsi ati iparun opiti opitation.
Aye: dubulẹ alapin tabi ilodi si awọn iho ti o ni awọ; ko labẹ awọn nkan ti o wuwo lati yago fun aiṣedeede eto opiti.
Ibi ipamọ igba pipẹ: Rapopply Egbo-ipadu epo ki o ṣafikun apopọ siliki kan; Ṣayẹwo awọn wakati 24 ṣaaju lilo, ijẹrisi ipo odo nipasẹ 180 ° iyipo iyipo.

4 Awọn ayewo iṣẹ oṣooṣu

Ṣayẹwo iṣẹ ṣiṣe nigbagbogbo lati rii daju igbẹkẹle:

Ami-ofetiro, jẹrisi pe o ti nkuta aworan ti o ti nkuta ti o ti nbo laisi laisi blur.
Leven ronu: Awọn skru awọn skru fun awọn ifihan agbara-lile ti ko dara ti o nilo lubrication.
Ṣayẹwo alapin: Lo awo itọkasi si ipilẹ ile-iwe alapin (± 0.0003mm / m).

5

Sinmi awọn iṣẹ amoye wa lati ṣetọju iṣẹ tente:

Idawọlepọ Factory: Mu pada 0.01mm / m kontagi nipasẹ ohun elo ifọwọsi ito fun awọn ohun elo to ṣe pataki.
Awọn ẹya ara ẹni: awọn paati rirọpo rii daju ibaramu ati ṣetọju deede atilẹba.

Nipa titẹle awọn igbesẹ wọnyi, Ipele aworan aworan fẹlẹfẹlẹ rẹ ni ibamu fun awọn iṣẹ ṣiṣe ibamu pẹlu awọn iṣẹ ṣiṣe ti ile-iṣẹ, ti ṣe afẹyinti nipasẹ ọdun 30+ wa ti imọ-ẹrọ imọ-ẹrọ.

Ipele Ipo Ipele Ipele Ipele Ipele Ipele Ipele Ipilẹ: 180 ° iyipo ti alaye alaye

Ipele ti ilẹ deede jẹ pataki fun ipele aworan apẹrẹ rẹ lati ṣetọju pipe 0.01mm / ± 0.0003Mm / m. Ọna ti a ti ni ọdun 180 kútini awọn imukuro arekereke opitika tabi awọn iṣinipo ẹrọ, aridaju awọn wiwọn igbẹkẹle ni awọn iṣẹ to ṣe pataki tabi iṣayẹwo ohun elo Areespoce tabi Aerostospece. Eyi ni ṣiṣan, itọsọna igbese-ni-tẹle:

1. Kini idi ti calibried?

Awọn ipa, awọn gbigbọn, tabi awọn ṣiṣan ooru le yiyipada ipele odo ipele ti ipele, yori si wiwọn fifa. Isamisi tun awọn ohun ti o ti nkuta pẹlu pẹpẹ ti o ti nkuta ati eto irọta, aridaju awọn ile-iṣẹ pipe fun awọn ohun elo ile-iṣẹ nibiti o jẹ itẹwọgba-iru awọn itọsọna irinṣẹ ẹrọ tabi awọn ilana igbekale ẹrọ.

2. Awọn ibeere oso

Ipele aworan aworan ti o dara julọ)
Itọkasi itọkasi ifọwọsi (fun apẹẹrẹ, awo ti ile-iṣẹ ti wa ni ifọwọsi, pẹlu alapin ≤0.0002mm / m)
Iwe mimọ, ti o mọ-ọfẹ ninu agbegbe otutu-didi (18 ° C-22 ° C-22 ° C ti a ṣe iṣeduro)

3. Igbese 1: wiwọn ibẹrẹ

Gbe ipele gigun naa sori ẹrọ alapin, ti o ndagba ipilẹ V-grooved pẹlu ipilẹ aringbungbun aringbungbun. Yiyi dabaru bulọọgi ti bulọọgi titi ti iṣafihan igbesoke ti o ti nkuta-ṣẹda nipasẹ 45 ° Eto aṣoju-pipe-daradara awọn overlak jade ninu oluwoye. Ṣe igbasilẹ kika kika akọkọ yii (a), eyiti o ṣe afihan iyapa ti iyasọtọ lati odo tootọ.

4. Igbesẹ 2: 180 ° iyipo & kika keji

Ni pẹkipẹtẹ isipade ipele 180 ° Ipari-si-ipari lakoko ti o ṣetọju iṣalaye gigun rẹ lori alapin (yago fun eyikeyi ronu ita (yago fun eyikeyi ronu ita (yago fun eyikeyi ronu ita). Ṣatunṣe Micro-def lẹẹkansi lati dapọ aworan ateka ati gbasilẹ kika tuntun (b). Iyatọ Δ = | A – B | tọkasi aṣiṣe ipo odo; Awọn iye bojumu fun awọn ipele ifipamọ yẹ ki o jẹ ≤0.005mm / m.

5. Igbese 3: atunse aṣiṣe & ijerisi

Ṣe iṣiro ipo ile-afẹde igbimọ bi midpoint: c = (a + b) / 2. Larapa aabo lori dabaru atunse lọ (ojo melo wa nitosi vial vial vial), yi dabaru titi di iwọn naa ka c, lẹhinna fẹ. Tun awọn igbesẹ 3-4 tun tẹ ≤0.002mm / m, aridaju aṣiṣe aṣiṣe.

6. Awọn imọran Pro fun konge

Triple-Check Consistency: Perform 3 calibration cycles, especially after transporting the level or working in environments with temperature swings, to ensure repeatable results.
Awọn ẹya gbigbe ti lubricate: Waye epo ti ko ni ekikan ti ko ni ekikan ṣaaju atunṣe lati rii daju dan, isẹ-pada-ọfẹ ati idiwọ ṣiṣe.
Iṣakoso Ayika: Yago fun malibrating ni sunmọ awọn orisun ooru tabi awọn Akọpamọ paapaa awọn iṣẹ-ọna otutu kekere ti o le ni ipa lori iduroṣinṣin onisẹsẹ nla ati ṣafihan awọn aṣiṣe.

7

Gbogbo Stosote Aworan Aworan akojọpọ Awọn ipo ti o tẹle pẹlu ijẹrisi kamẹra, ṣugbọn awọn sọwedowo ni awọn iwe-aṣẹ in-ni mẹẹdogun ni a ṣe iṣeduro fun lilo iwuwo. Atilẹyin wa pẹlu:

Idapada Factory: Pada sisẹ atilẹba 0.01mm / m deede nipa lilo aifọwọyi laser fun awọn ohun elo agbeka giga.
Oniwajuwe awọn ẹya abayọ: Ni imurasilẹ awọn skru ati awọn ohun elo itọju itọju fun lilo igba pipẹ.
Awọn Tutorial fidio & Itọsọna Onimọran: Awọn fidio-ṣiṣe-igbesẹ ati Atilẹyin Ẹka lati ṣe iranlọwọ pẹlu awọn ilana ipo wili.

Awọn akọsilẹ ik

Ọna ti ọna kika 180 ° ṣe idaniloju pe Ipele Aworan Ipele Ipele Ipele Ipele ti o nilo aṣoju ti o nilo fun wiwọn ifo iyipo, ati awọn ipo asọtẹlẹ miiran. Pẹlu isamisi ti o dara, ọpa yii, ti n pada nipasẹ ọdun 30. ti imọ-ẹrọ imọ-ẹrọ, aridaju gbogbo iwọnwọn jẹ igbẹkẹle bi akọkọ.
